智能猫眼3518简介
一 概述
本Demo是基于Hi3518开发板，使用开源OpenHarmony开发的RTSP协议流媒体应用。达到将Hi3518开发板中摄像头获取的数据通过RTSP协议传输到手机并显示 。
rtsp实现可参考文档：RTSPServer

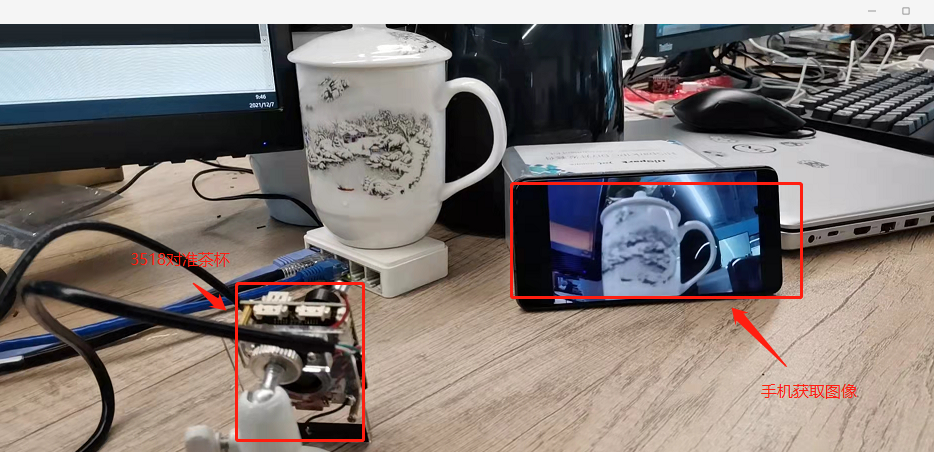

1 应用运行效果图

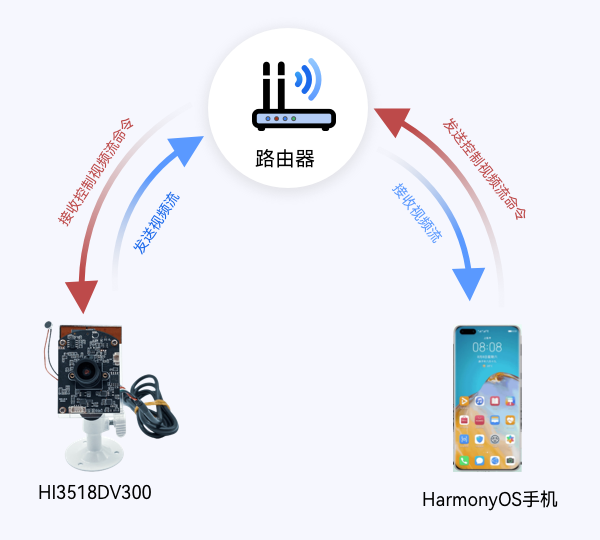

2 设备与手机间交互示意图
如上图所示，手机播放3518摄像头采集的视频数据。
二 快速上手
1 硬件开发环境准备
| 硬件名称 | 数量 |
|---|---|
| Hi3518EV300 IoT Camera开发板 | 1 |
| 预装windows系统的PC机 | 1 |
| USB转串口线、网线（Windows工作台通过USB转串口线、网线与开发板连接） | 若干 |
- 开发板介绍参照文档：Hi3518开发板介绍
- 淘宝店Hi3518EV300开发板购买地址：HarmonyOS HiSpark Aries IPC 摄像头(Hi3518E)开发板套件
2 Linux编译服务器开发环境准备
开发基础环境由windows 工作台和Linux 编译服务器组成。windows 工作台通过samba 服务或ssh 方式访问Linux编译服务器。其中windows 工作台用来烧录和代码编辑，Linux编译服务器用来编译OpenHarmony代码，为了简化步骤，Linux编译服务器推荐安装Ubuntu20.04。
安装和配置Python
- 打开Linux终端。
- 输入如下命令，查看python版本号，需要使用python3.7以上版本,否则参考 系统基础环境搭建。
python3 --version - 安装并升级Python包管理工具（pip3）。
sudo apt-get install python3-setuptools python3-pip -y sudo pip3 install --upgrade pip - Hi3518搭建环境
3 组件下载&编译
- 创建一个新的发行版继承自本发行版
hpm init -t dist
- 下载安装发行版案例
hpm install @opensource/hoperun_hm_door_3518
- 编译
hpm dist
编译完后会生成对应整个系统固件(u-boot-hi3518ev300.bin,OHOS_Image.bin, rootfs_vfat.img, userfs_vfat.img)
以下表格为所有生成的固件及对应的位置：
| 生产固件及应用文件的名称 | 对应文件路径 | 文件说明 |
|---|---|---|
| u-boot-hi3518ev300.bin | device/hisilicon/hispark_aries/sdk_liteos/uboot/out/boot | 系统启动引导程序 |
| OHOS_Image.bin | out/hispark_aries/smart_door_viewer_3518/ | 系统内核固件 |
| rootfs_vfat.img | out/hispark_aries/smart_door_viewer_3518/ | 文件系统 |
| userfs_vfat.img | out/hispark_aries/smart_door_viewer_3518/ | 用户数据 |
4 固件烧录
烧录工具选择
固件编译完后，是需要烧录到单板的。这里我们用的是HiTool工具烧录的。(HiTool工具下载地址:HiHope官网)
烧录步骤

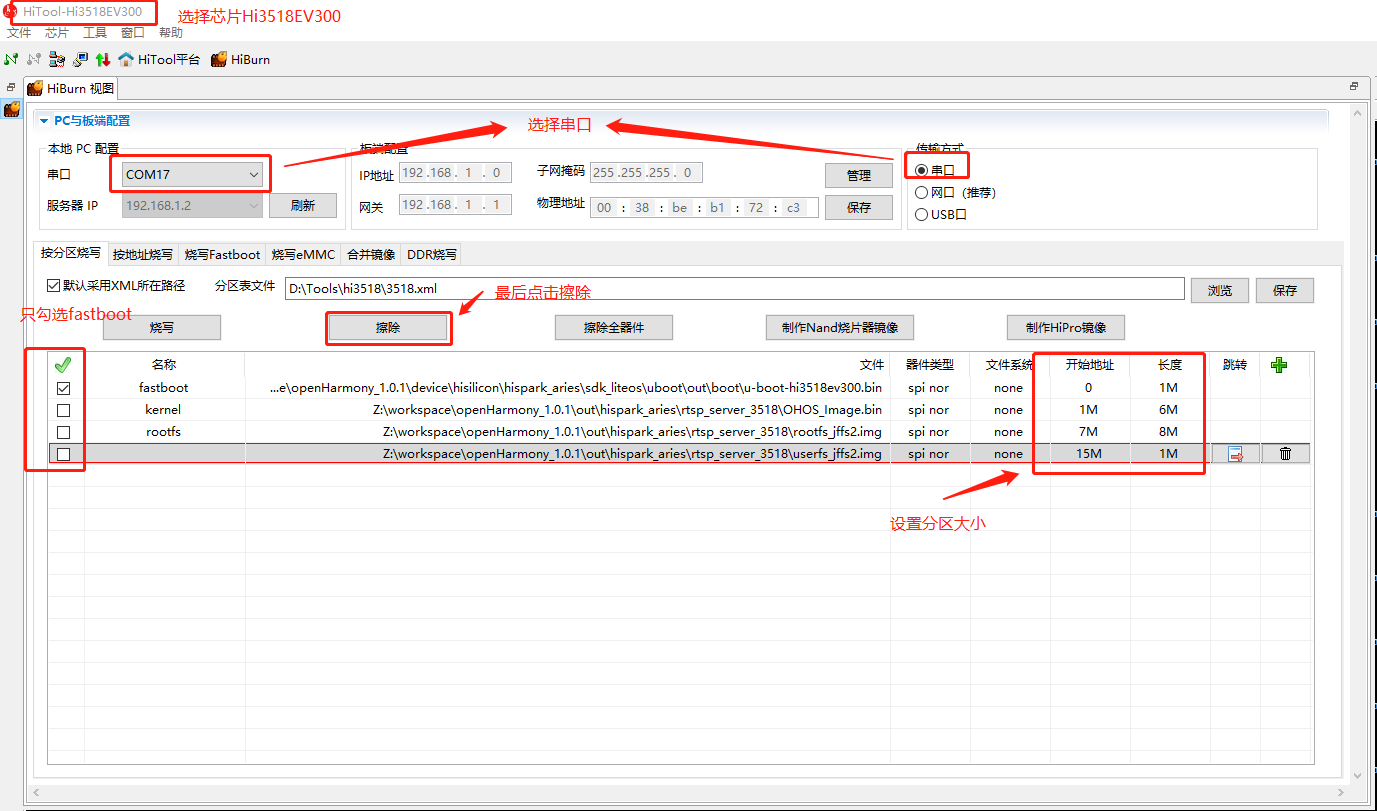

打开HiTool工具，如下图： 烧写步骤按照图中标注即可。点击擦除后再拔出USB口再接入。

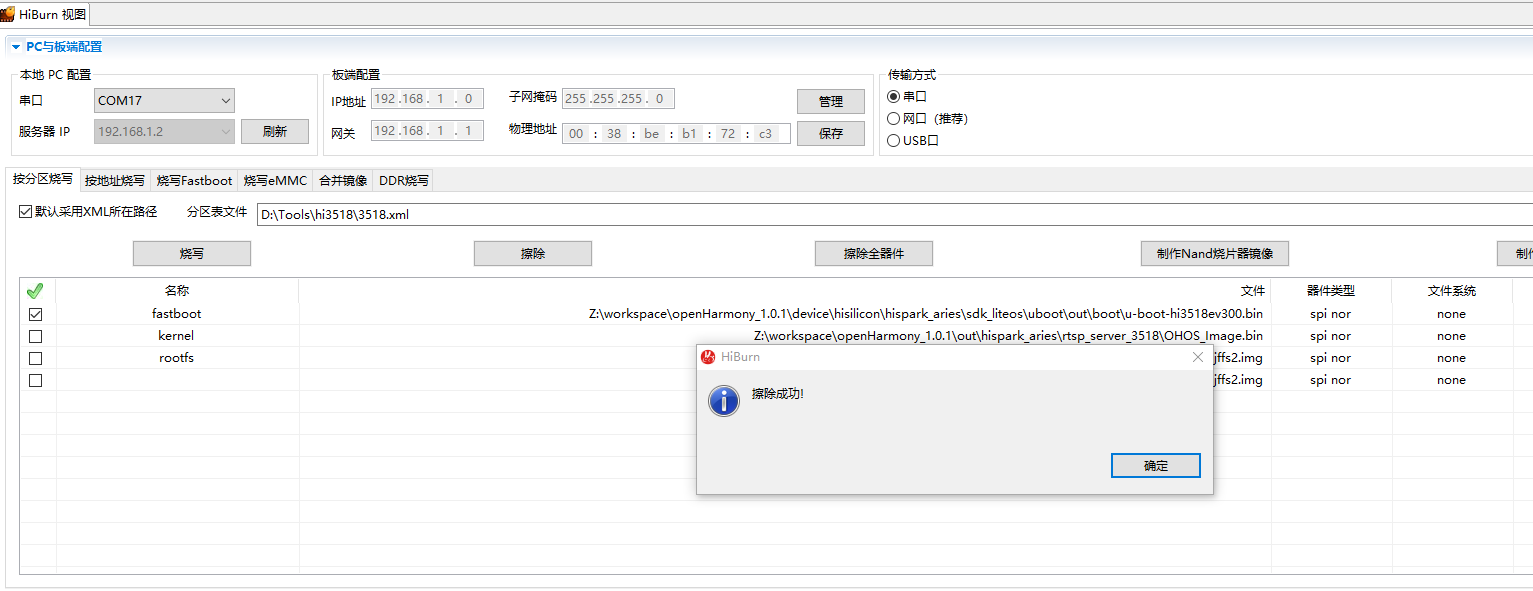

擦除成功如下所示。

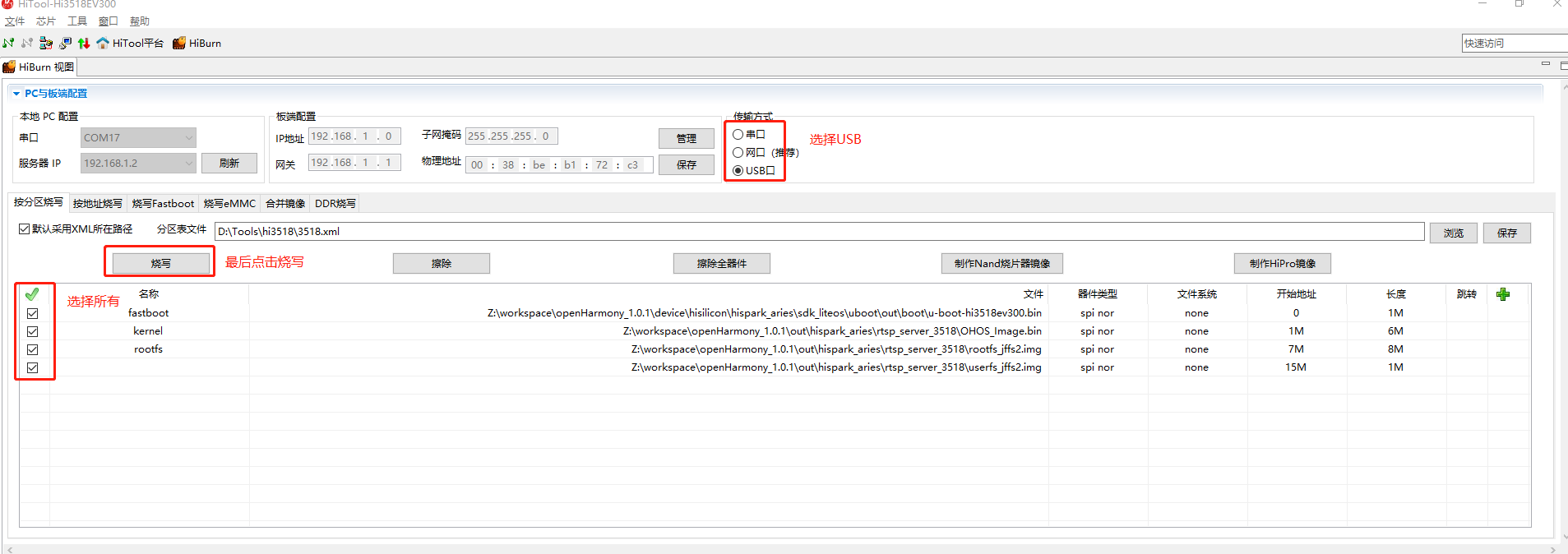

然后按如下图选择，再点击烧写。

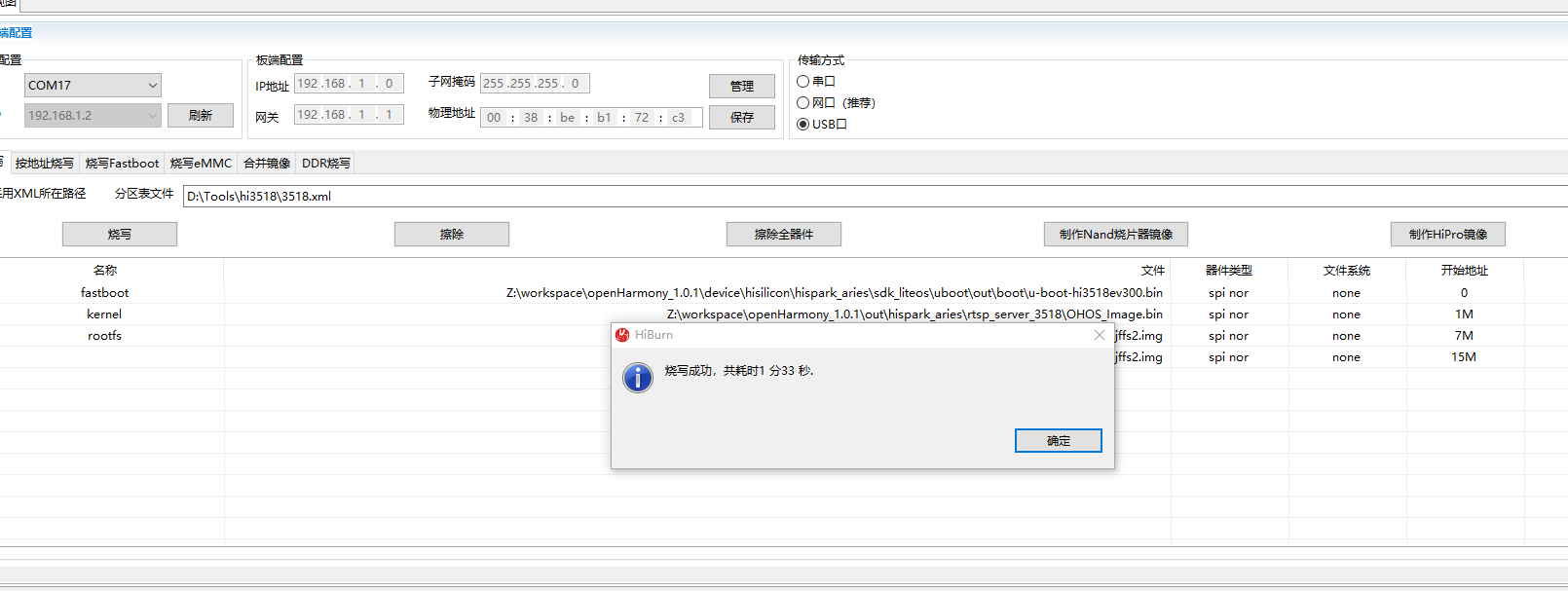

烧录成功后，会弹出如下提示，单板也会自行启动。

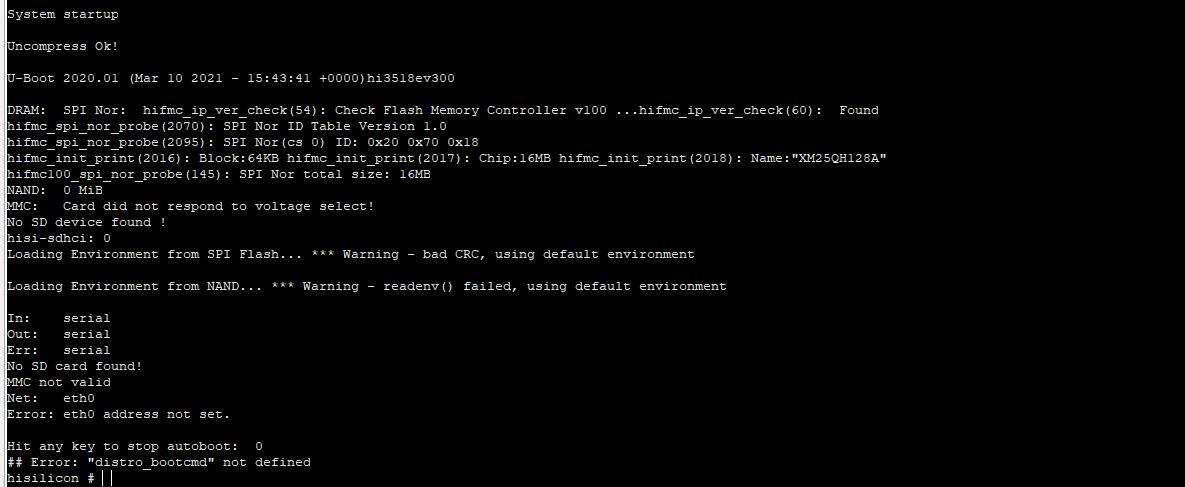

单板在启动的时候需要设置bootargs，否则不能正常启动。单板第一次启动会停在hisilicon界面：
输入以下启动参数：
setenv bootcmd "sf probe 0;sf read 0x40000000 0x100000 0x600000;go 0x40000000";
setenv bootargs "console=ttyAMA0,115200n8 root=flash fstype=jffs2 rw rootaddr=7M rootsize=8M";
save;
reset
三启动rtsp_server应用
开启热点

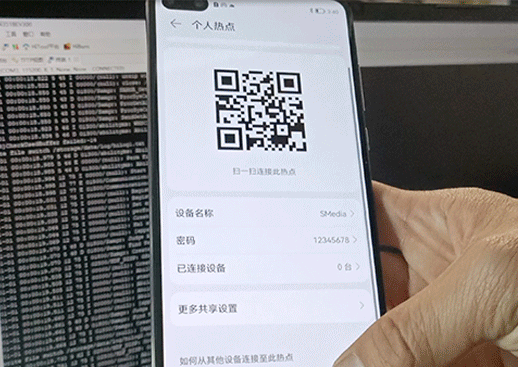

准备一部手机开启热点设置
ssid为"SMedia",
password为”12345678“。
设备连接热点
1、准备一张SD卡插入到插槽内。

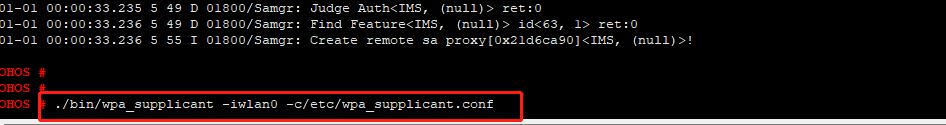

2、进入3518的shell输入如下命令连接热点：
./bin/wpa_supplicant -iwlan0 -c/etc/wpa_supplicant.conf

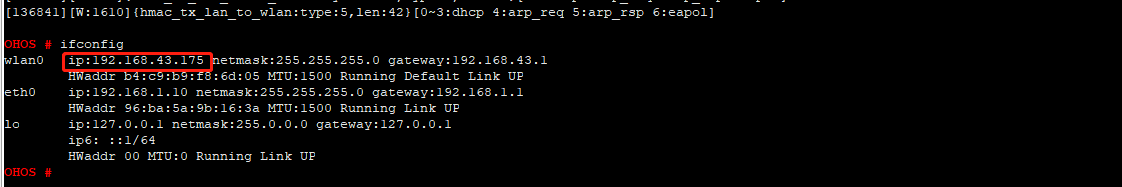

3、在3518中输入ifconfig查看连接状态：
运行应用
1、在串口下输入
./bin/rtsp_server

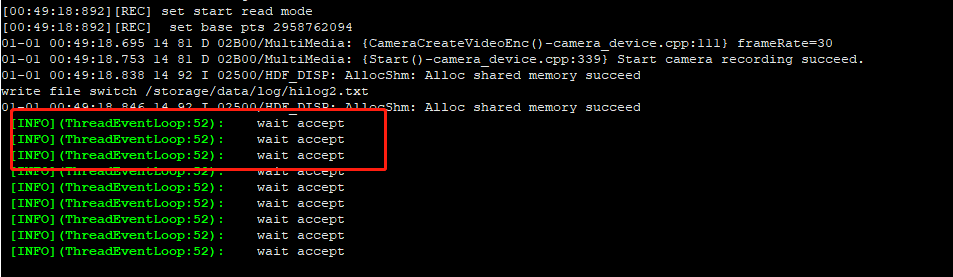

打印如下表示设备应用已准备完毕

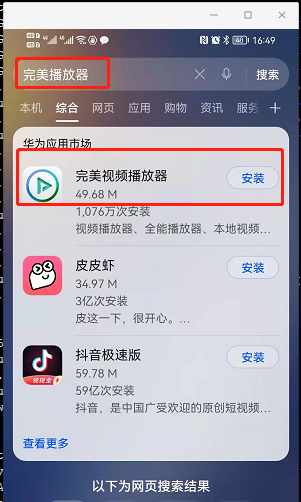

4、在手机应用市场中搜索”完美播放器“并下载安装。

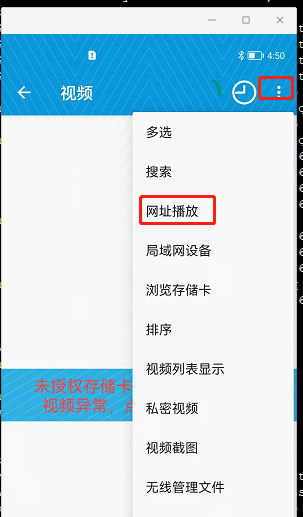

5、打开菜单选择网址播放。

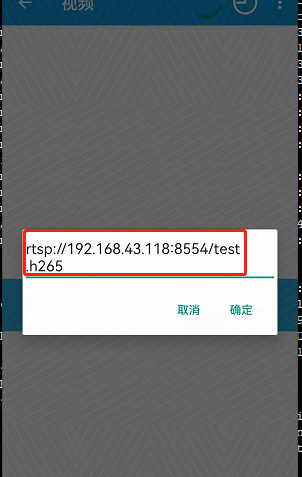

6、输入rtsp播放地址，其中ip地址192.168.43.118为3518板子中的地址。
效果动图
